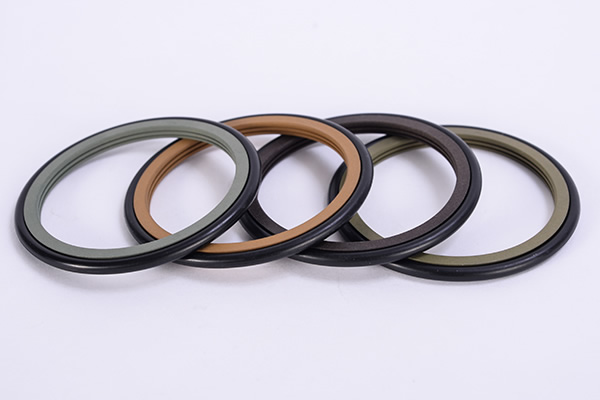

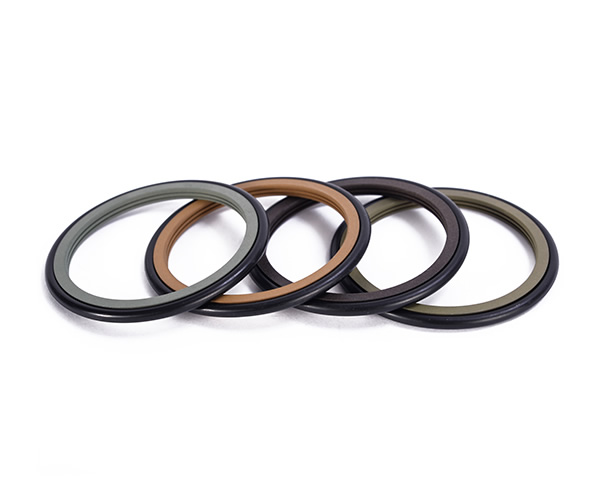

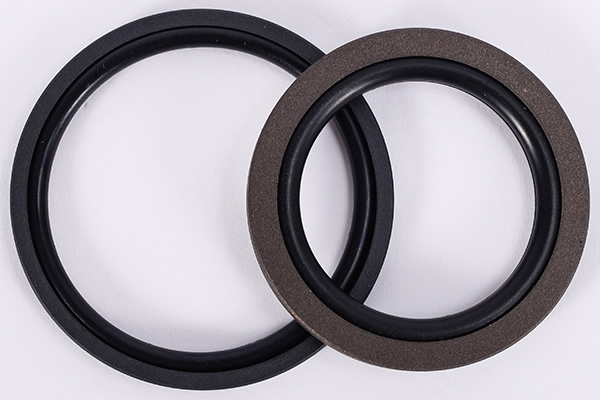

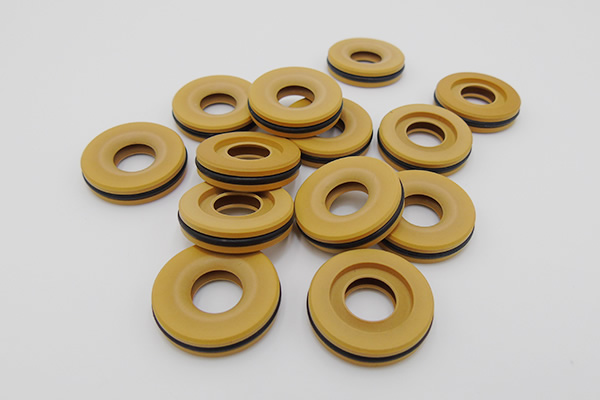

旋轉密封簡介
旋轉密封屬于動密封的一種，用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處，在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。
產品特點： ◆ 尺寸穩定性好
◆ 耐高壓，耐磨損，耐高溫
◆ 耐受大部分介質，抗化學性強
◆ 安裝空間小，溝槽簡單，具有潤滑腔
◆ 要求活塞桿或活塞密封的場合均可提供
◆ 摩擦力小，啟動時不爬行，即使在低速情況下也能保證恒定的運動
規格尺寸
Installation Dimension table based on Metric Size
公制溝槽尺寸 |
| 軸徑dh9 | 溝槽底徑D H9 | 槽寬 L +0.2 | O型圈線徑 d1 | R1≤ | C≥ | 最大擠出間隙 Max Gap E |
| 100bar | 200bar | 300bar |
| 2~18 | d+4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 |
| 20~36 | d+7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 |
| 40~190 | d+11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 |
| 200~250 | d+15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 |
| 280~640 | d+21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 |
| 650~950 | d+28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 |

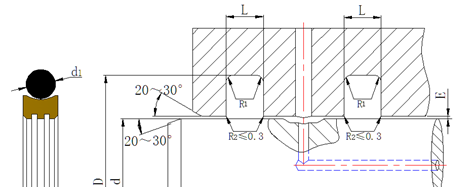

結構圖
