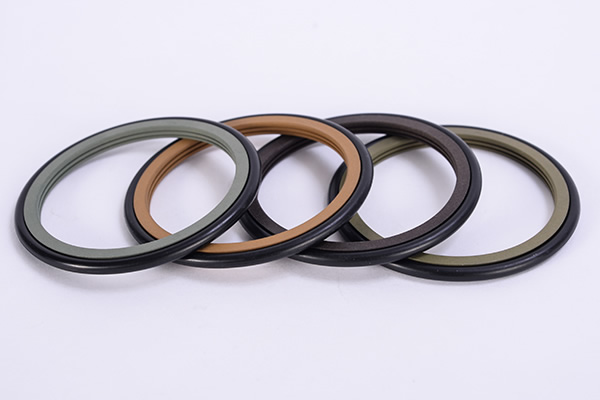

軸用旋轉格萊圈

技術參數

壓力Pressure
溫度Temperature
速度Sliding speed
介質Medium

≤30 MPa
-35…+200 ℃
≤2 m/s
≤2 m/s
液壓油、阻燃液、水、氣

材料 Material
	O 圈 O ring	滑環slide ring
標準設計Standard	NBR	PTFE-青銅PTFE-Bronze
特殊Standard(on request)	FKM	PTFE 碳纖維PTFE-carbon

設計標準或互換
Standard or can fit the groove

設計選用時可參考Trelleborg公司TG3系列、Merkel公司M15
系列、Parker公司OQ系列、AS公司的XRB系列標準。

訂貨范例Order Example for standard version:
缸徑Diameter:d=100mm
訂貨號 Order Code：GRS 100*111*4.2

Installation Dimension table based on Metric Size 公制溝槽尺寸
軸徑dh9	溝槽底徑D H9	槽寬 L +0.2	O型圈線徑 d1	R1≤	C≥	最大擠出間隙 Max Gap E
軸徑dh9	溝槽底徑D H9	槽寬 L +0.2	O型圈線徑 d1	R1≤	C≥	100bar	200bar	300bar
2~18	d+4.9	2.2	1.8	0.4	2	0.15	0.1	0.05
20~36	d+7.5	3.2	2.65	0.6	2.5	0.2	0.15	0.1
40~190	d+11	4.2	3.55	1	3.5	0.25	0.2	0.15
200~250	d+15.5	6.3	5.3	1.3	5	0.3	0.25	0.2
280~640	d+21	8.1	7	1.8	6.5	0.45	0.3	0.25
650~950	d+28	9.5	8.6	2.5	7.5	0.45	0.3	0.25

訂貨號Order Number
軸徑d h8
槽底徑D H9
槽寬L+0.2

GRS0020
2
6.9
2.2

GRS0040
4
8.9
2.2

GRS0060
6
10.9
2.2

GRS0061
8
12.9
2.2

GRS0100
10
14.9
2.2

GRS0120
12
16.9
2.2

GRS0150
15
19.9
2.2

GRS0160
16
20.9
2.2

GRS0180
18
22.9
2.2

GRS0200
20
27.5
3.2

GRS0220
22
29.5
3.2

GRS0250
25
32.5
3.2

GRS0280
28
35.5
3.2

GRS0300
30
37.5
3.2

GRS0320
32
39.5
3.2

GRS0350
35
42.5
3.2

GRS0360
36
43.5
3.2

GRS0400
40
51
4.2

GRS0420
42
53
4.2

GRS0450
45
56
4.2

GRS0480
48
59
4.2

GRS0500
50
61
4.2

GRS0520
52
63
4.2

GRS0550
55
66
4.2

GRS0600
60
71
4.2

GRS0630
63
74
4.2

GRS0700
70
81
4.2

GRS0750
75
86
4.2

GRS0800
80
91
4.2

GRS0900
90
101
4.2

GRS1000
100
111
4.2

GRS1050
105
116
4.2

GRS1100
110
121
4.2

GRS1150
115
126
4.2

GRS1200
120
131
4.2

GRS1250
125
136
4.2

GRS1300
130
141
4.2

訂貨號OrGer Number
軸徑d h8
槽底徑D H9
槽寬L +0.2

GRS1400
140
151
4.2

GRS1500
150
161
4.2

GRS1600
160
171
4.2

GRS1700
170
181
4.2

GRS1800
180
191
4.2

GRS1900
190
201
4.2

GRS2000
200
215.5
6.3

GRS2100
210
225.5
6.3

GRS2200
220
235.5
6.3

GRS2500
250
265.5
6.3

GRS2800
280
301
8.1

GRS3000
300
321
8.1

GRS3200
320
341
8.1

GRS3500
350
371
8.1

GRS3600
360
381
8.1

GRS4000
400
421
8.1

GRS4200
420
441
8.1

GRS4500
450
471
8.1

GRS4800
480
501
8.1

GRS5000
500
521
8.1

GRS5200
520
541
8.1

GRS5500
550
571
8.1

GRS6000
600
621
8.1

GRS6200
620
641
8.1

GRS6300
630
651
8.1

GRS6400
640
661
8.1

GRS6500
650
678
9.5

GRS6800
680
708
9.5

GRS7000
700
728
9.5

GRS7200
720
748
9.5

GRS7500
750
778
9.5

GRS8000
800
828
9.5

GRS8500
850
878
9.5

GRS9000
900
928
9.5

GRS9500
950
978
9.5
